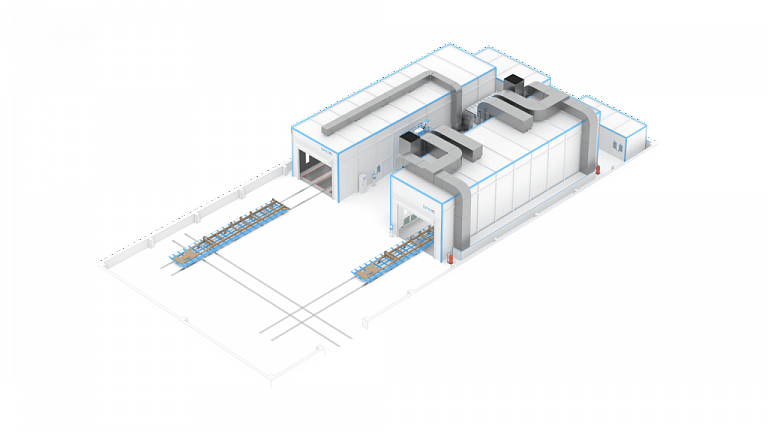

Дробеструйно-окрасочно-сушильный комплекс для нефтегазовой отрасли

Дробеструйная камера SPK-SВB-23.7.6

Дробеструйная камера обитаемая проходного типа SPK-SBB-23.7.6 (далее — ДСК) предназначена для ручной струйной обработки различных поверхностей изделий и металлоконструкций абразивоструйным методом в целях избавления от окалины, ржавчины, различных лакокрасочных и гальванических покрытий, следов побежалости металла, наклепа и поверхностного упрочнения металлических поверхностей.

Корпус дробеструйной камеры выполнен на основе стального каркаса, обшитого звукоизоляционными панелями. Стены и потолок покрыты резиновой облицовкой для защиты от воздействия дроби. С торца камеры расположены ворота для загрузки и выгрузки обрабатываемых изделий.
Все внутренние элементы камеры, включая ворота, защищены специальным резиновым износостойким покрытием толщиной 5мм с металлическим кордом для стен и ворот, 3мм - для потолка.

Вентиляционная установка включает в себя металлический корпус, вытяжной вентилятор, пневмоаккумулятор, фильтры, ёмкость для приёма пыли и дифференциальную автоматическую систему очистки сжатым воздухом. Стальной корпус имеет все требуемые отверстия для обслуживания и инспекции.

Окрасочно-сушильная камера SPK-SCB-23.7.6

Окрасочно-сушильная камера SPK-SCB-23.7.6 предназначена для подготовки изделий к покраске (протирка, обезжиривание растворителями), нанесения на изделия лакокрасочных и защитных покрытий (жидкие ЛКМ) и сушки при повышенной температуре . В камере обеспечивается равномерный поток очищенного, при необходимости подогретого воздуха. Направление потока воздуха — сверху вниз камеры. Камера имеет сухой способ фильтрации воздуха от остатков краски. Это обеспечивает наилучшее нанесение лакокрасочного материала на подготовленное изделие и не требует реализации дополнительных очистных сооружений.

Кабина камеры - стальной силовой каркас с сэндвич панелями толщиной 80 и 50 м. Применяется вертикальное расположение сэндвич панелей, ширина панели определяется на этапе проектирования оборудования. Сэндвич панели с минераловатным наполнителем на основе базальтового волокна, плотность 100-120 кг/м3.

Комплекс комплектуется приточно-вытяжным вентиляционными агрегатами SPK-VU-50 в количестве 2 шт. с нагревом воздуха при помощи пластинчатого теплообменника с газовой горелкой в общепромышленном исполнении (с режимами полного воздухообмена и рециркуля-
ции), производительностью притока и вытяжки по 50 000 м³/час. Суммарная производительность вентиляционной системы камеры - 100 000 м³/час. Максимальная кратность воздухообмена (при максимальной производительности вентиляторов и чистых фильтрах) составляет 112 крат/час.
